متطلبات موقع مبخر MVR: المساحة والتخطيط

16 Oct, 2026 9:04am

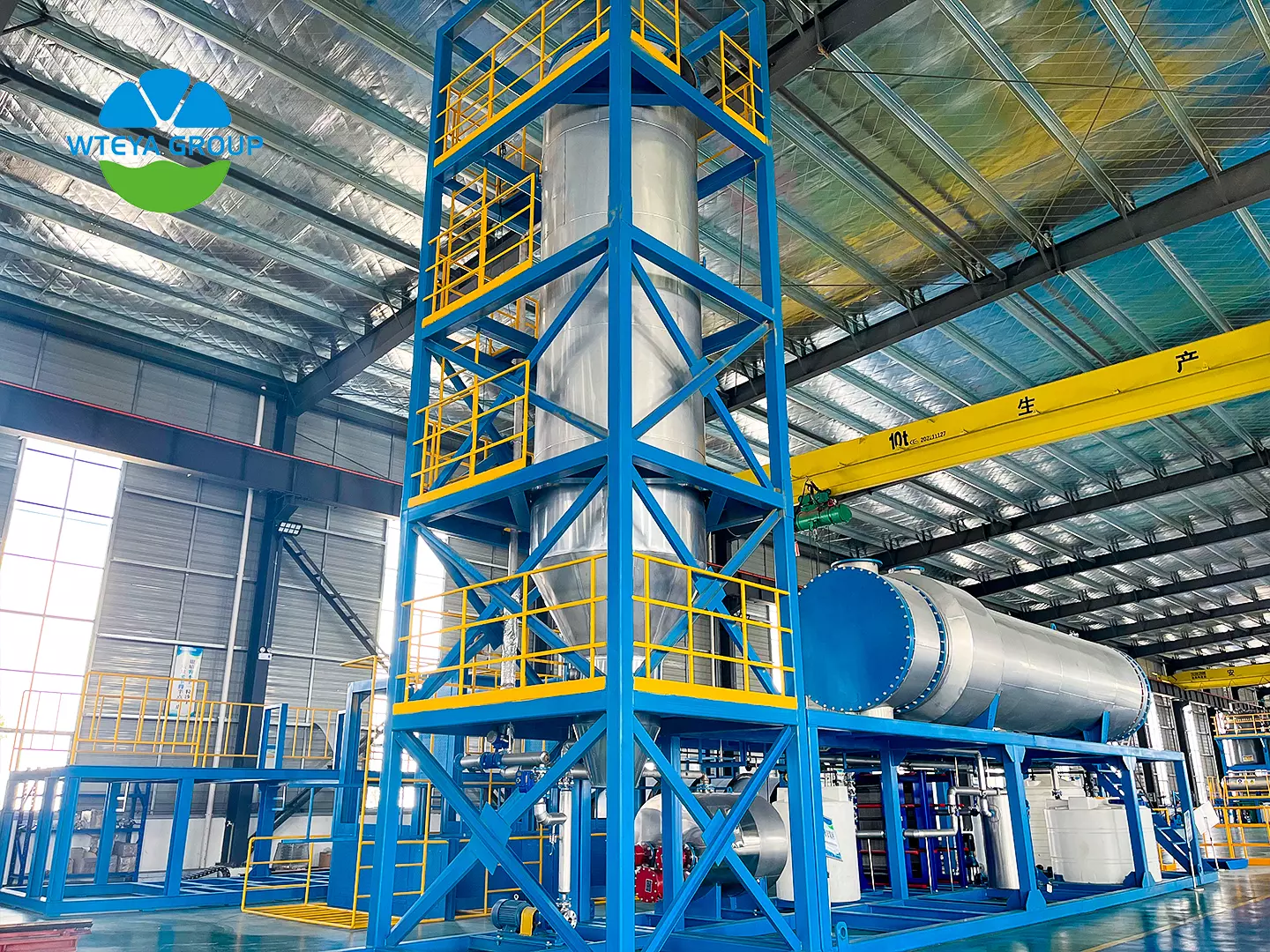

MVR evaporator site layout

تعتمد مساحة الأرضية التي يحتاجها مبخر MVR على سعة التبخر وتكوينه. كقاعدة عملية، خطط بشكل تقريبي 10-20 م² من المساحة الأرضية لكل 1 طن/ح من قدرة التبخر، وإتاحة مساحة إضافية لخزانات التبلور والمعالجة المسبقة والتخزين.

🏗️ ما هي المساحة الأرضية التي يحتاجها مبخر MVR؟

أ مبخر MVR المقاييس مع الواجب، وبالتالي فإن البصمة تنمو بسرعة مع القدرة:

أ 5 ر/ح انزلاق-الوحدة المركبة تستغرق حوالي 60-100 م² بما في ذلك ممرات التشغيل، أ 10 ر/نظام ح حوالي 120-200 م²، و أ 30 ر/ح نظام كبير 300-500 م². إذا تمت إضافة وحدة التبلور والمعالجة المسبقة وصهاريج التخزين، فستزيد المساحة الإجمالية بمقدار 50 أخرى-100%.

📐 ما يصنع البصمة

يتم تنظيم التخطيط عادة إلى خمس مناطق، يجب تخطيط كل منها بشكل منفصل:

تحتوي منطقة العملية الرئيسية على المبادل الحراري والفاصل والضاغط؛ تحتوي المنطقة المساعدة على مضخات التفريغ والتغذية والتفريغ والمكثفات بالإضافة إلى جهاز التسخين المسبق؛ تستغرق غرفة الكهرباء والتحكم حوالي 10-20 م² ولوحات MCC وPLC؛ تتطلب ممرات الصيانة ما لا يقل عن 1-خلوص 1.5 م من كل جانب؛ وتحتوي مزرعة الخزانات على خزانات الأعلاف والتركيز والمكثفات.

📏 الارتفاع وخلوص التركيب

الارتفاع يعتمد على مبدأ التبخر. سقوط-يمكن الوصول إلى وحدة الفيلم، التي تحتاج إلى موزع سائل وقسم فصل 8-15 مترا; قسري-وحدة التداول أقل عند 5-10 م; انزلاق-عادة ما يتم الاحتفاظ بالمعدات المثبتة خلال 4-6 م ويمكن تركيبها في الداخل أو في شبه-مأوى مفتوح.

⚙️ متطلبات الموقع الصعبة التي يجب التحقق منها مبكرًا

تم إصلاح العديد من المتطلبات ويصعب تغييرها لاحقًا. يجب أن تتحمل المؤسسة الوزن المغمور للمعدات، لذلك أ قدرة تحمل 10 طن/م² أو أكثر عادةً ما يكون ذلك مطلوبًا، وتحتاج الأنظمة الكبيرة إلى ركائز أو تدعيمها-أساس خرساني. يجب أن تترك مساحة الرأس مساحة للرفع والصيانة فوق الوحدة. تحتاج غرفة الضاغط إلى التهوية وعزل الصوت، بينما تحتاج المناطق الباردة إلى تركيب داخلي أو عزل ضد الصقيع.

🏆 لماذا تخطط للموقع مع WTEYA

قامت WTEYA بتصميم وبناء أنظمة التبخر والبلورة منذ ما يقرب من 20 عامًا 2000+ عملاء عبر 30 مقاطعة وعقد ما يقرب من 200 براءة اختراعمع توفر المعدات 99% أو أعلى. نحن توريد رسم الترتيب العام - الأبعاد والأحمال واتجاه الفوهة - في مرحلة التصميم، بحيث يتم إعداد الموقع قبل التسليم، ونقدم حلولًا مخصصة مع تصنيع المعدات الأصلية بالكامل & خدمات أوديإم.
